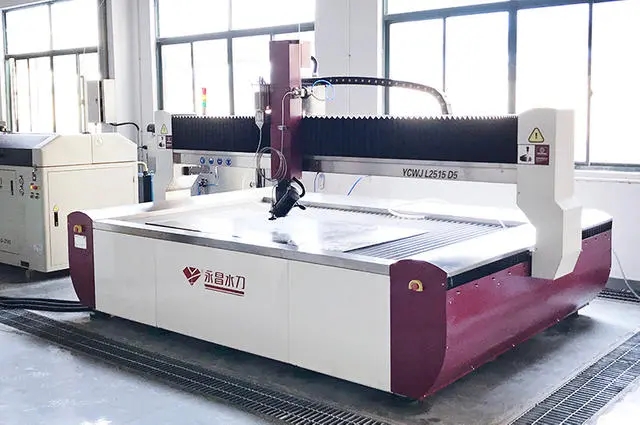

动态五轴水刀切割机

动态 5 轴水刀切割头
— A,B轴补偿0°-±10°

动态5轴水刀通过同时改变切割头在水平和垂直方向的倾斜角度,可以进行不同角度的补偿切割,大倾斜角为+10度。
由于水射流切割是一种灵活的切割方式,因此传统的三轴水射流切割机切割后的产品横截面会有一定的倾斜度,缝隙呈现出上宽下窄的样子,为了保证切割截面的垂直度,我门往往得降低切割速度,而动态5轴就可以完美解决这个问题。它可以在保持切割速度不变的情况下通过补偿切割角度来保证切割截面的垂直精度。

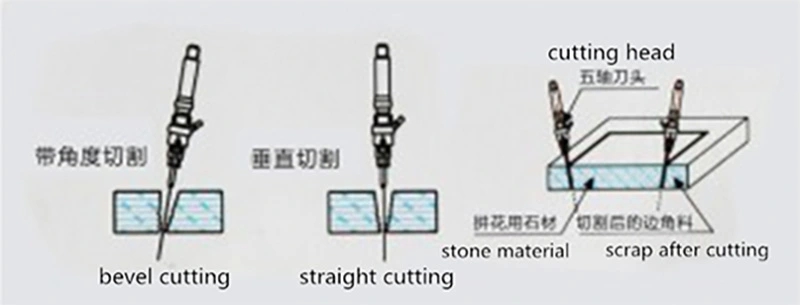

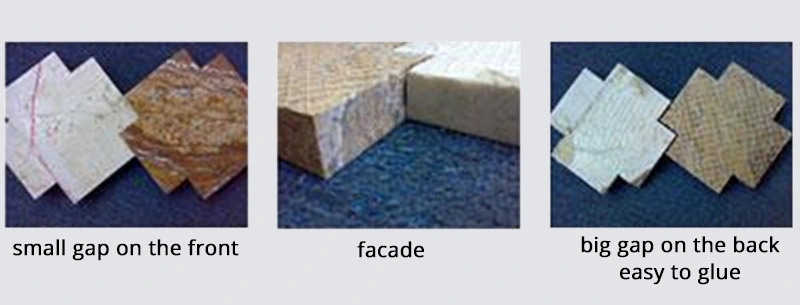

在石材切割领域,我们可以采用更大的角度(如图所示),使石材图案正面拼接间隙更小,下面缝隙稍大,利于填充胶水,所以此款五轴水射流切割机被广泛应用于石材拼花行业,拼接无需二次打磨,省时省力。

综上,如果您的切割作业追求截面的垂直度而且又需要应用于石材领域(大理石、瓷砖、陶瓷)进行拼花作业的,那这款动态5轴水刀将是您的佳选择。

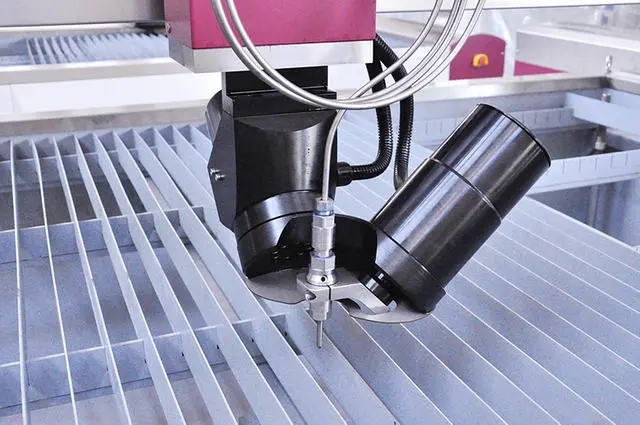

动态5轴细节

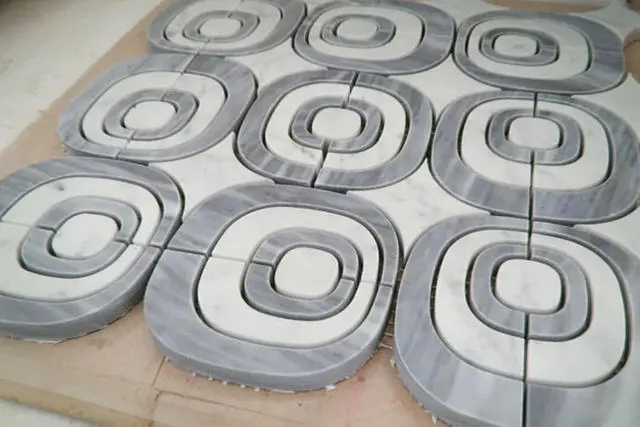

动态5轴切割样品

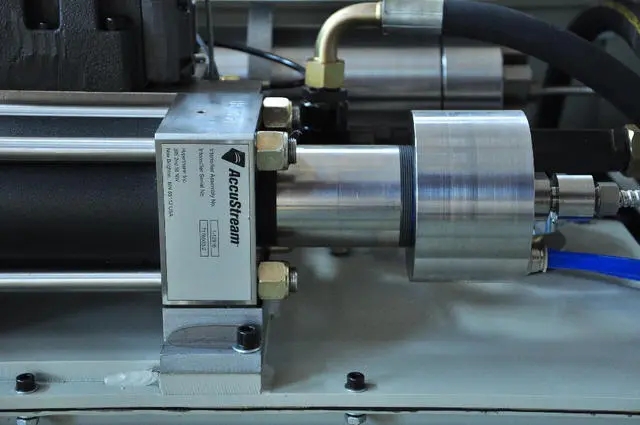

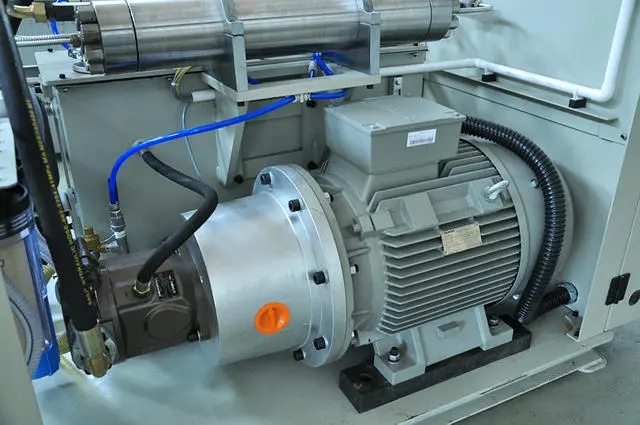

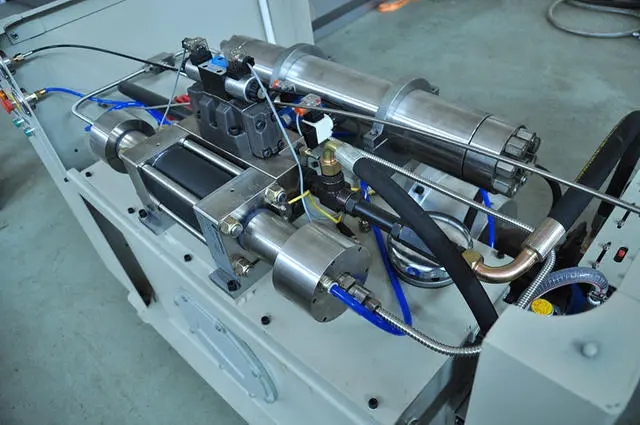

水射流切割机高压泵

主要特点:
控制:PLC
换档:电液
控制 冷却:冷却器/油热交换器
进水过滤精度:≤0.45μm 回
油过滤精度:20μm
工作温度:0-50°c
出口:UNF 3/8"冷却入口/出口:NPT1"
大孔口尺寸:0.33mm

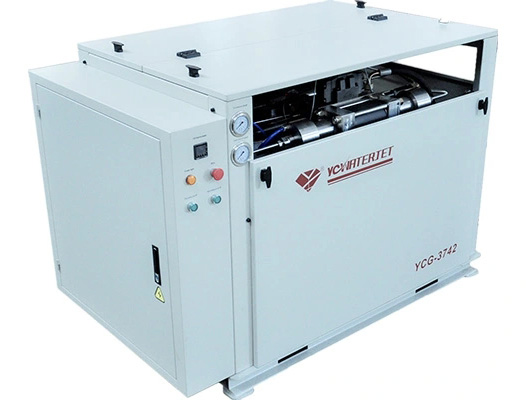

高压泵
模型 YCG-3038 YCG-3742S YCG-7542S
大压力 3800Bar/55,000Psi 4137Bar/60,000Psi 4137Bar/60,000Psi
大水流量 3.7升/分钟 3.7升/分钟 7.4升/分钟
大孔口/喷嘴 0.011/0.03 0.013/0.04 0.016/0.05
力量 30KW/40HP 37KW/50HP 75KW/100HP

 更多选择:YC伺服泵或海宝泵

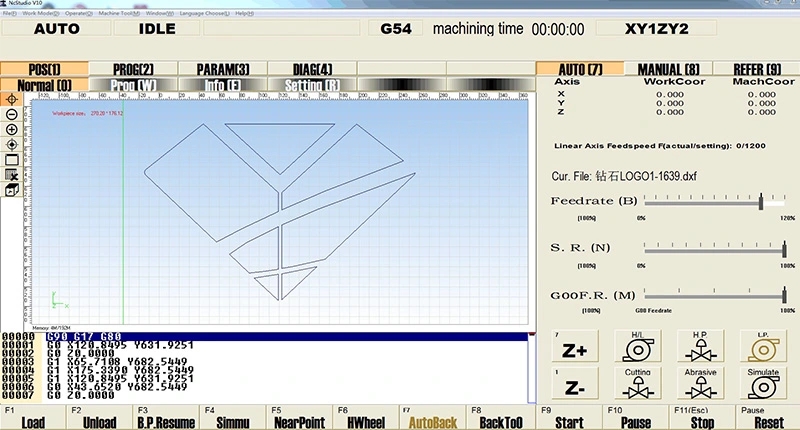

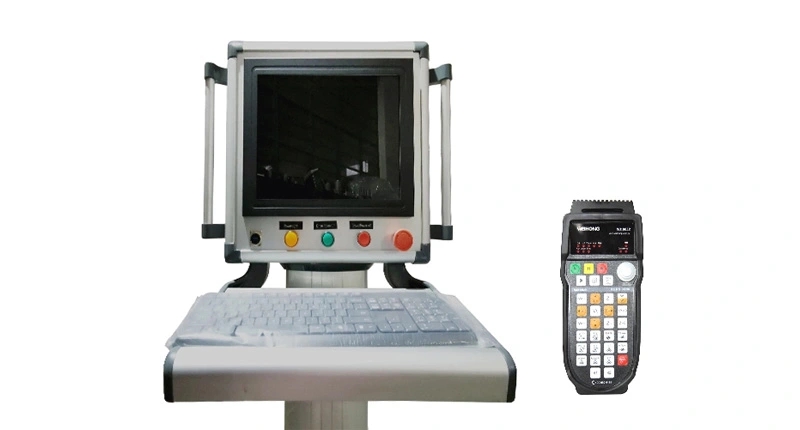

水射流切割机控制器和软件

使用简单,易学,功能强大。威宏/ECS/ESA
