L 系列



产品描述

L -系列

龙门结构水射流切割机

1、整体龙门式

水刀切割台结构特点:

Y轴的铸造梁和底座保证了卓越的精度和稳定性。

床身和水箱不可拆卸,整机台面退火处理(消除95%应力)比VSR(消除应力35%)好很多,能保证精度并且长期稳定。

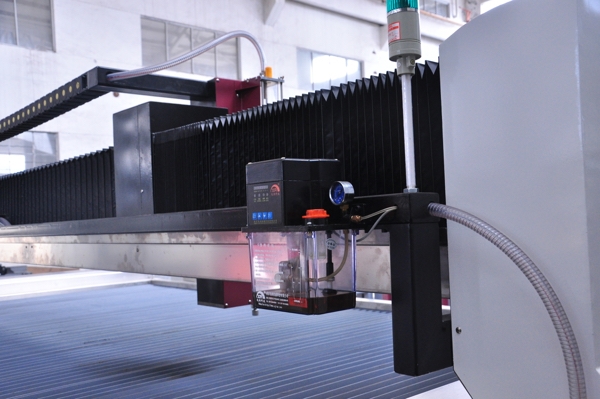

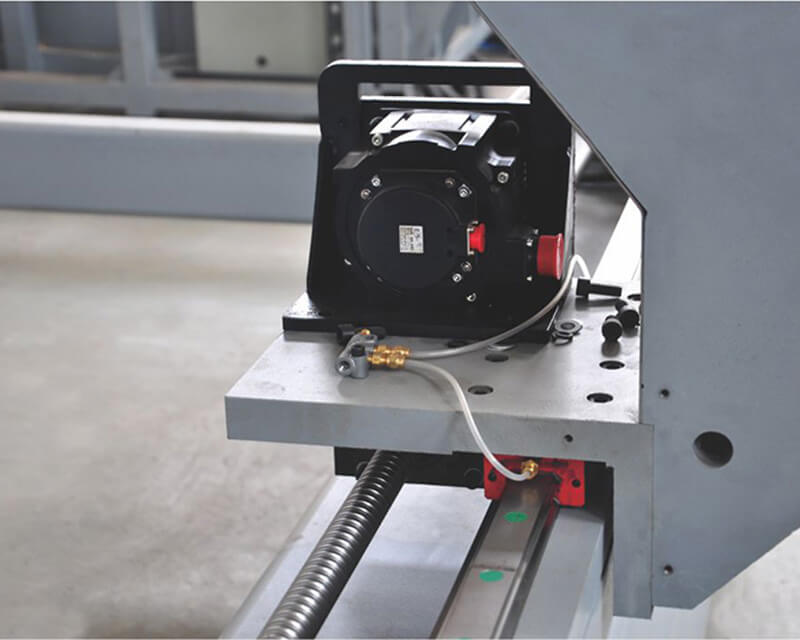

X轴和Y轴采用高精度滚珠丝杆和导轨。

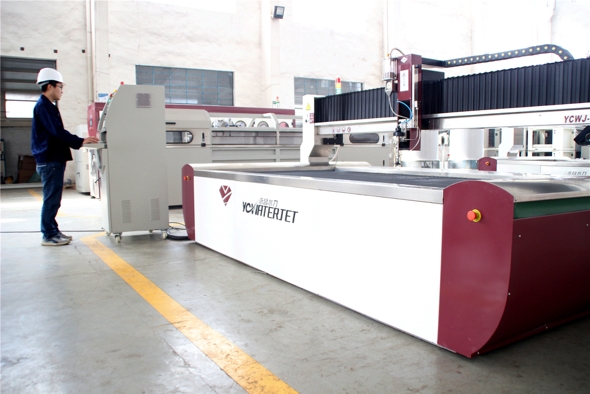

YCWJ-L3015
YCWJ-L2515(双刀头)

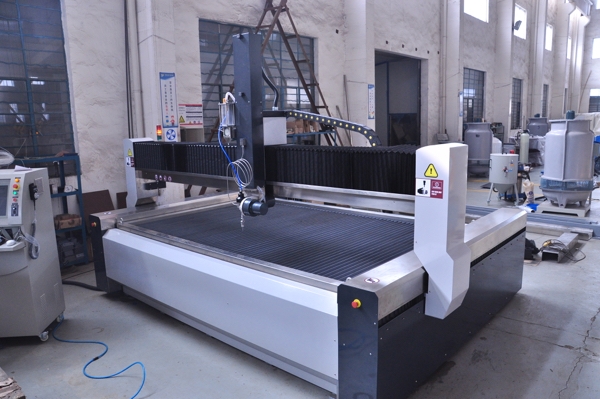

YCWJ-L1010

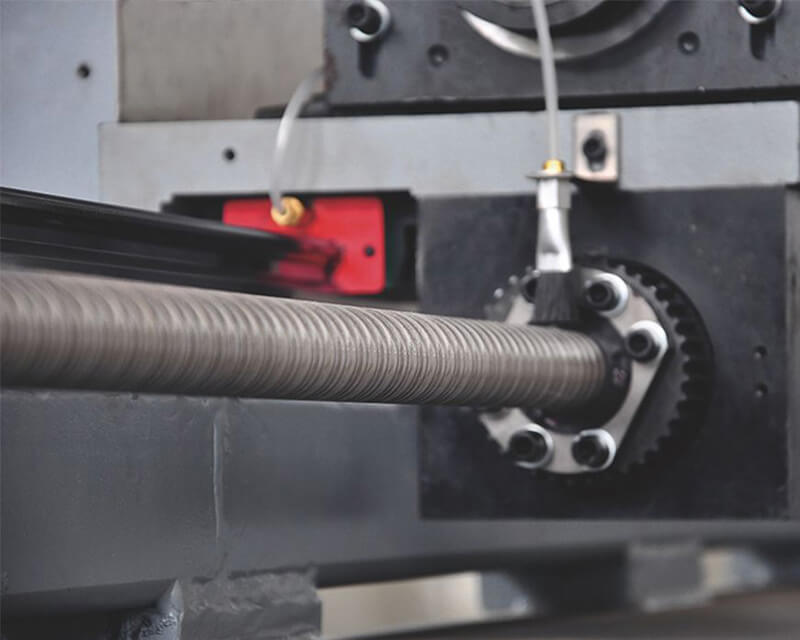

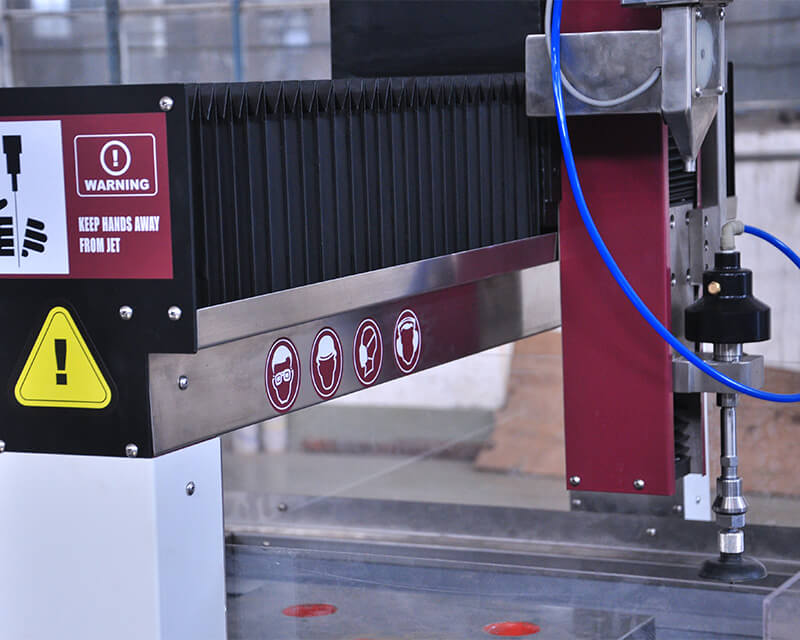

水射流切割平台提供高刚性结构来支撑重物。它由伺服电机驱动,从而确保我们的客户稳定传输。X 轴和 Y 轴设计为全封闭式,可防尘。为确保高精度和耐用性,我们采用HIWIN直线导轨,TBI或德国I+F滚珠丝杠,三菱或安川伺服驱动系统。


数控水射流切割机(L=龙门式)
参数 单元 YCWJ-L1010 YCWJ-L1515 YCWJ-L2015 YCWJ-L2515 YCWJ-L3015
高效切割区 毫米 1000*1000 1500*1500 2000*1500 2500*1500 3000*1500
轴行程
X 毫米 1000 1500 2000 2500 3000
毫米 1000 1500 1500 1500 1500
Z 毫米 150-180 150-180 150-180 150-180 150-180
切割精度 毫米 +/-0.1
定位精度 毫米 +/-0.02
X,Y空转速度 米/分钟 0-15(如果需要30m/min的速度,我们可以按要求做)
切割速度 米/分钟 至于细节材料和厚度

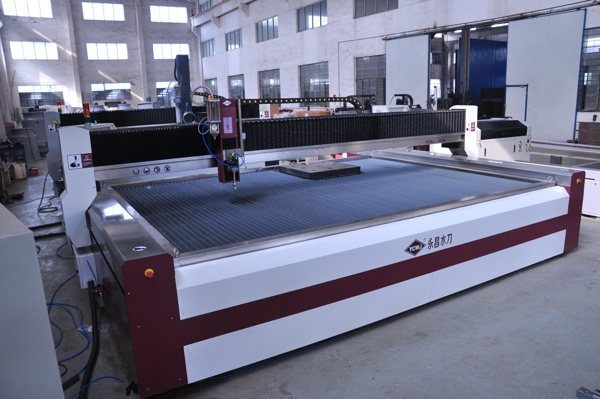

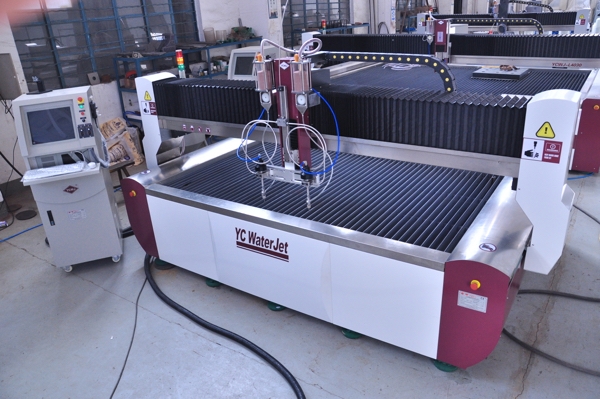

型号 YCWJ-L2515,切割面积为(X x Y)2500mm x1500mm。

这种分体龙门式水射流切割机配置有双切割头。

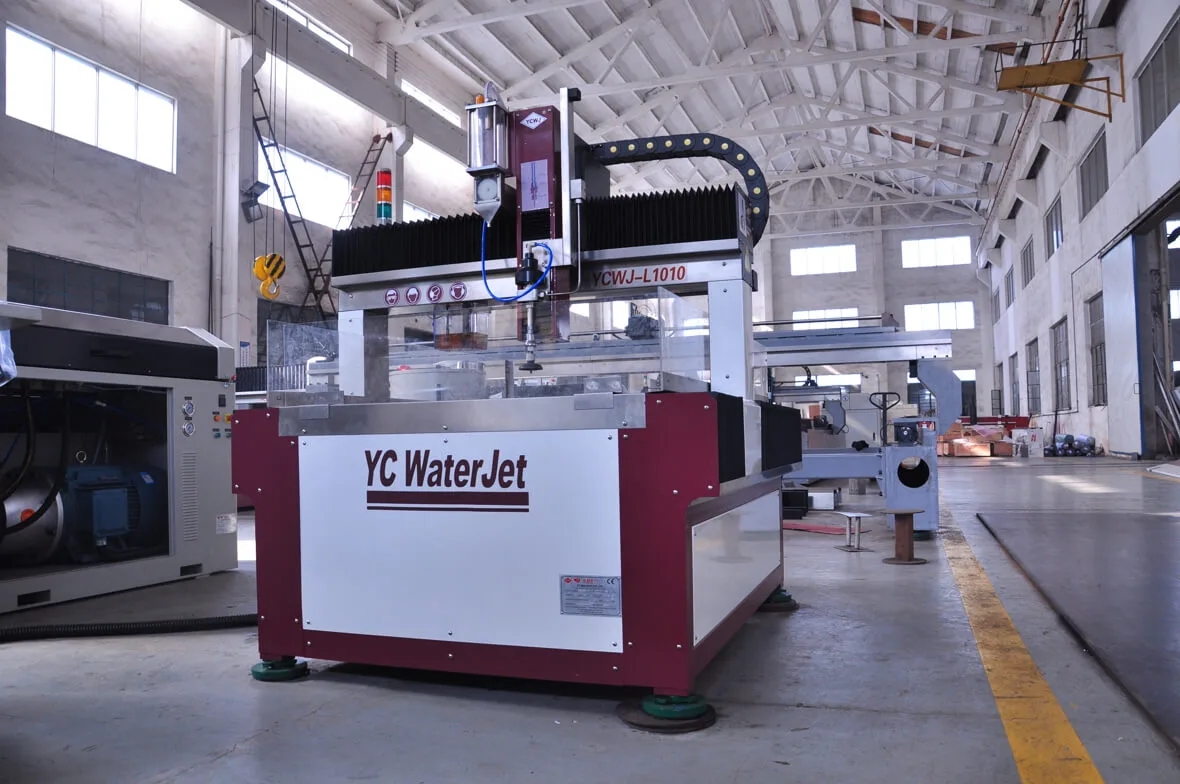

型号 YCWJ-L1010,这是我们小的尺寸,切割面积为(X x Y )800mm 800mm。

2、分体龙门式

水刀切割台结构特点:

Y轴的铸造梁和底座保证了卓越的精度和稳定性。

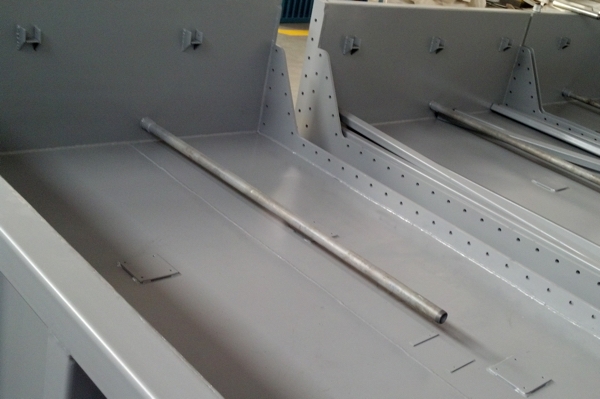

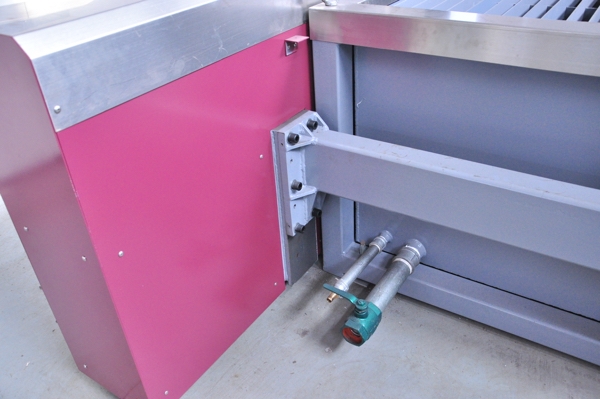

床身和水箱是可拆卸的,旨在降低水与沙子和机加工部件对运动部件的压力。
Y轴底座为整体制造,拆装方便。
X轴和Y轴采用高精度滚珠丝杆和导轨。

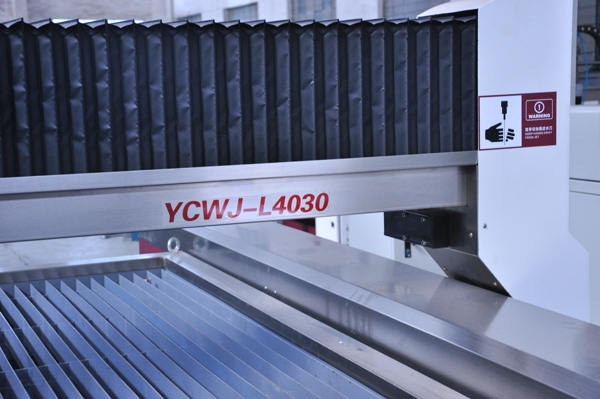

YCWJ-L4030(3轴)

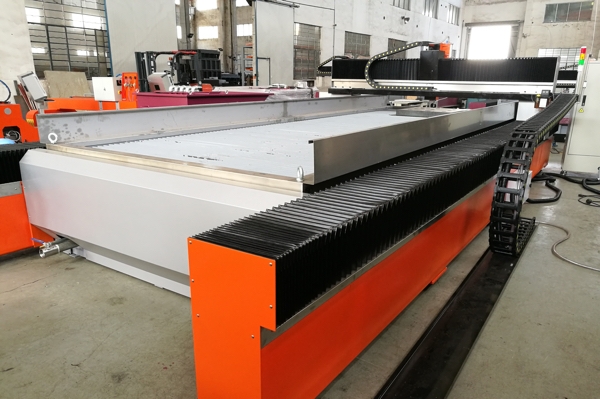

YCWJ-L2060(3轴)

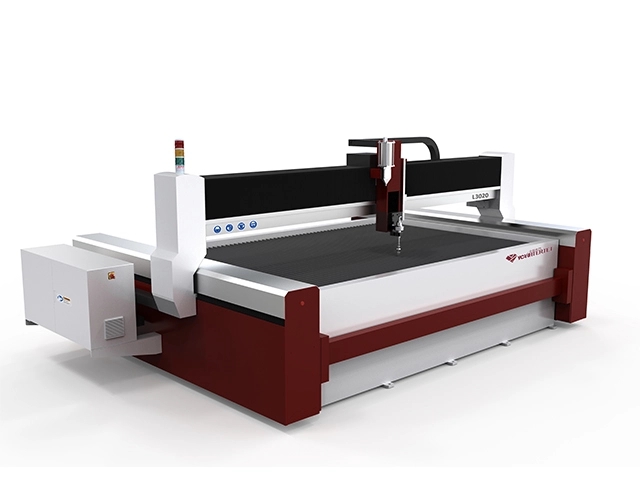

YCWJ-L3020(动态5轴)


数控水射流切割机(L=龙门式)
参数 单元 YCWJ-L3020 YCWJ-L4020 YCWJ-L3040 YCWJ-L2060
高效切割区 毫米 3000*2000 4000*2000 3000*4000 2000*6000
轴行程
X 毫米 3000 4000 3000 2000
毫米 2000 2000 4000 6000
Z 毫米 150-180 150-180 150-180 150-180
切割精度 毫米 +/-0.1
定位精度 毫米 +/-0.02
X,Y空转速度 米/分钟 0-15(如果需要30m/min的速度,我们可以按要求做)
切割速度 米/分钟 至于细节材料和厚度

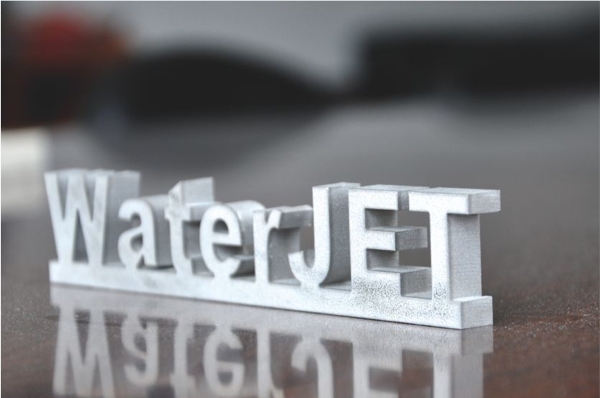

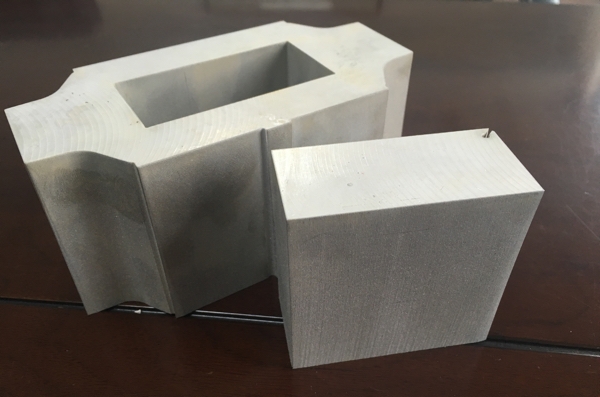

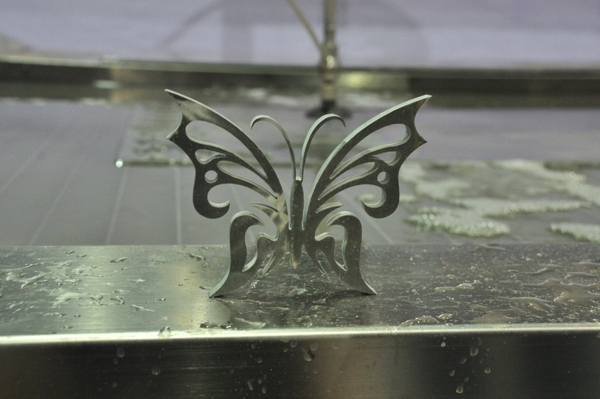

切割样品
